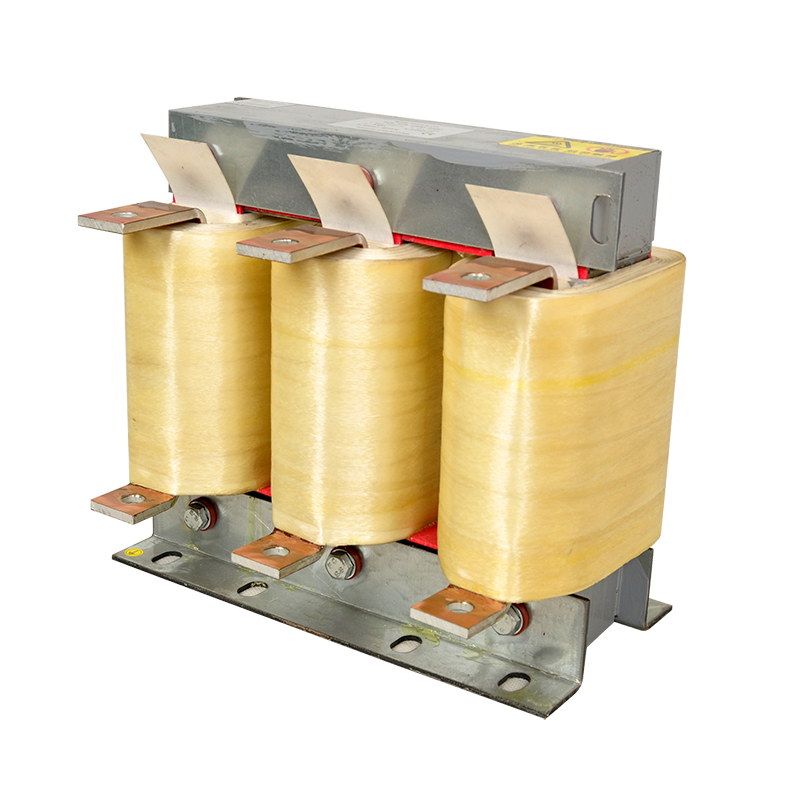

交流输出电抗器（OCL）

浏览量:
1
浏览量:
1
所属分类
返回列表
联系我们
产品描述

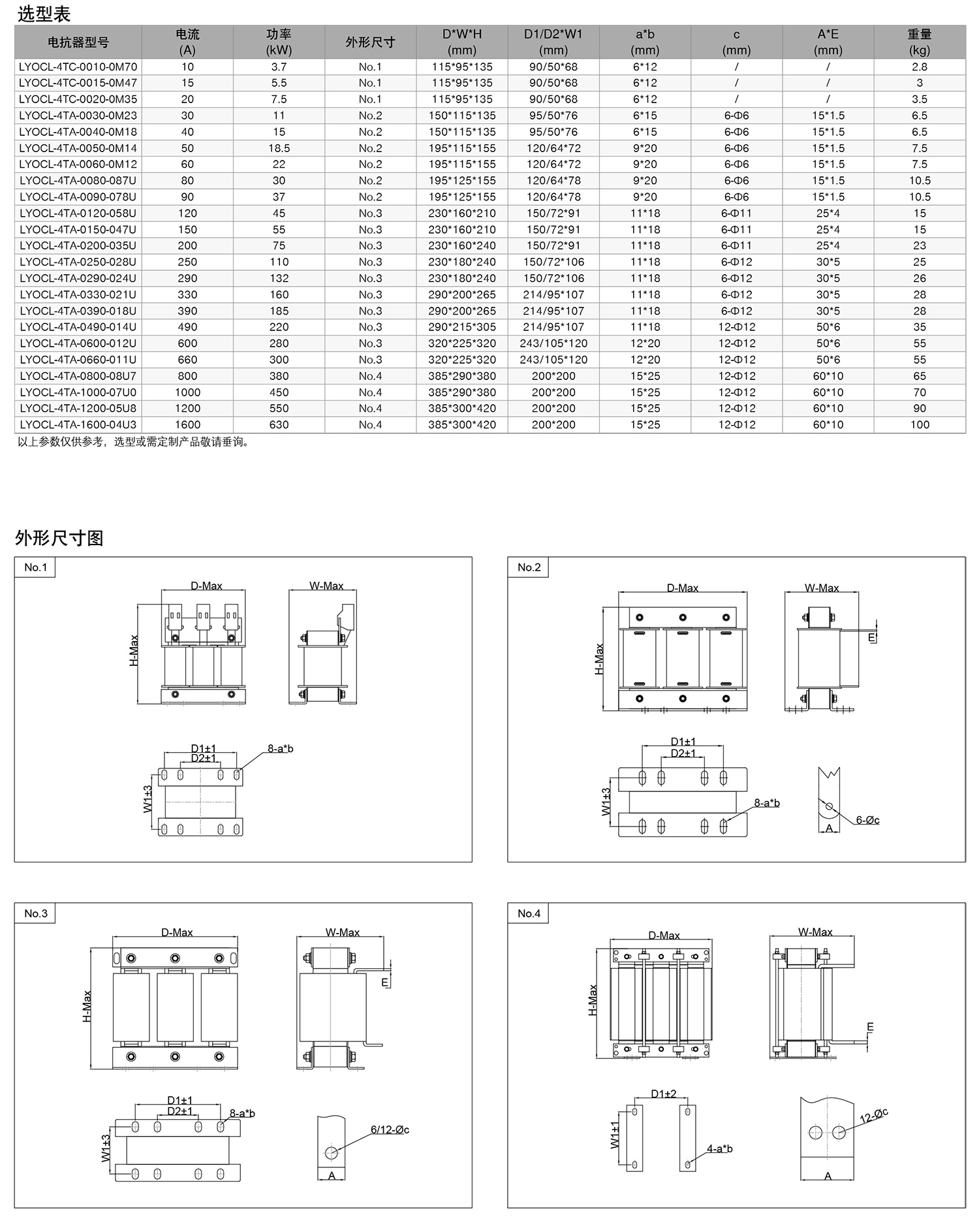

产品参数

产品介绍：

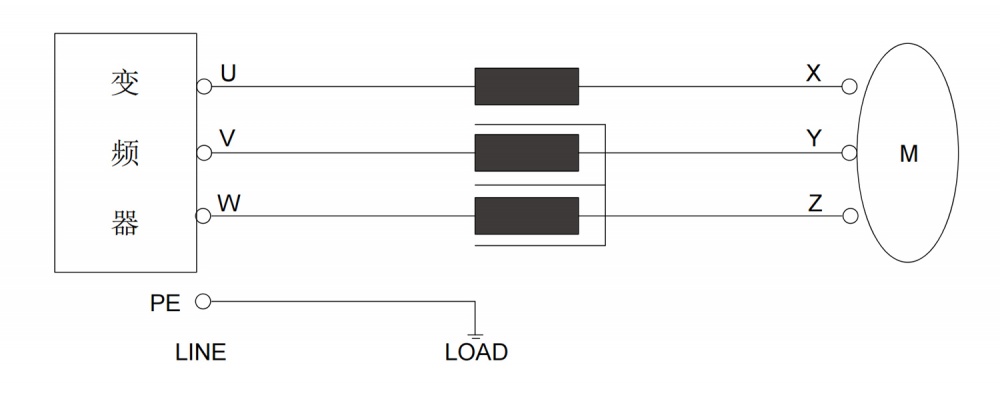

IGBT传动单元会对电机端子产生比中间直流回路电压高很多的尖峰输出电压，这个具有很高的 dv/dt 的尖峰电压会对电机和电机电缆绝缘带来额外的压力，输出电抗器可以在运行时将电机端子的 dv/dt 限制为 2500V/us。
应用范围：
• 降低运行电机的噪音，降低涡流损耗
• 减少输入高次谐波造成的电机接地泄漏电流
• 用于平滑滤波、降低瞬间变电压 dv/dt，延长电机寿命
• 保护变频器内部的功率开关器件
• 减少变频器与电机之间的接触器开关所引起的干扰
• 将电机端子上的过电压限制到：1150~460V AC（rms）
• 典型滤波效果：dudt ≤ 1500V/us,Upeak ≤ 1200V/us, dudt ≤ 2500V/us
使用环境：
-10~+45℃额定值不会降低。*高可达+55℃，在45℃以上，每升高1℃额定电流降低2%，海拔高度不超过2000米。运行环境温度-25℃~+45℃，相对湿度不超过90%。
周围无有害气体，无易燃易爆物品。
周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
执行标准：
• IEC289: 1987 Reactor
• GB10229-88 Reactor (eqvlEC289:1987)
• JB9644-1999 Reactors used for semiconductor electrical driving


上一个
交流输出电抗器（OCL）
下一个
直流电抗器 (DCL)

相关产品

调谐电抗器（CKSG）
调谐电抗器（CKSG）L
调谐电抗器（CKSG）
更多 白箭头

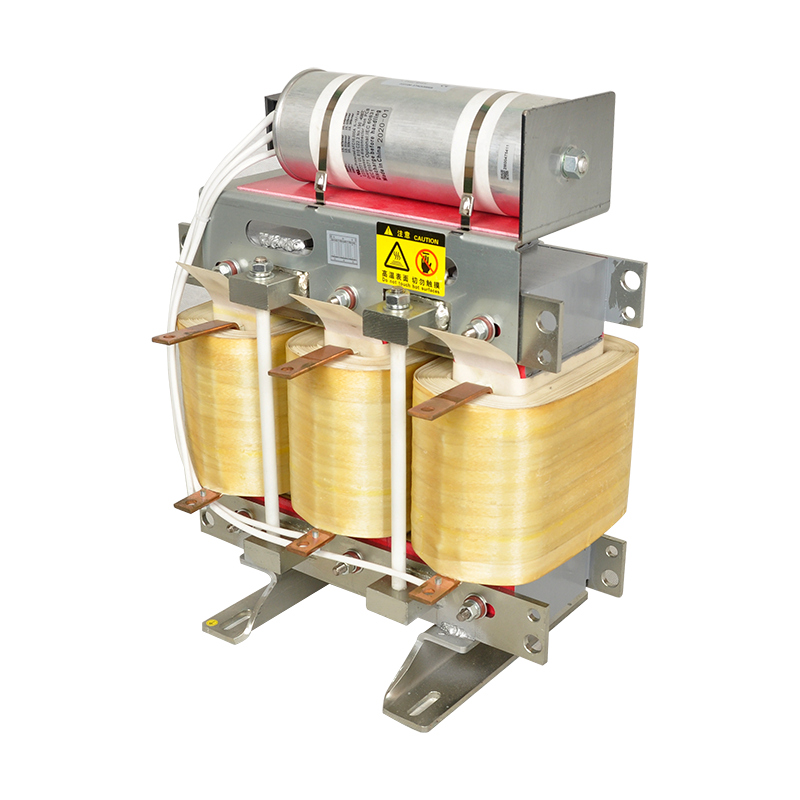

正弦波滤波器（SFL）
